Ursachen aufdecken mit dem Ishikawa-Diagramm

Was ist ein Ishikawa Diagramm?

Das Ishikawa Diagramm, auch als Ursache-Wirkungs-Diagramm oder Fischgräten-Diagramm bekannt, dient der Problemanalyse. Entwickelt von Kaoru Ishikawa, zielt es darauf ab, Haupt- und Nebenursachen von Problemen systematisch zu ermitteln. Die visuelle Form ähnelt einer Fischgräte, wobei Hauptgräten die Hauptursachen darstellen. Dies fördert die Ursachenanalyse und die Identifikation von Lösungsansätzen.

Durch seine Anwendung im Teamkontext unterstützt das Ishikawa Diagramm die gemeinsame Problemlösung und die Prävention zukünftiger Fehler, was es zu einem wertvollen Werkzeug im Qualitätsmanagement macht.

Beispiel für ein Ishikawa Diagramm

Um die praktische Anwendung des Ishikawa Diagramms zu verdeutlichen, betrachten wir ein Beispiel aus der Produktion. Nehmen wir an, ein Unternehmen stellt fest, dass die Ausfallrate eines seiner Produkte ungewöhnlich hoch ist. Die identifizierten Ursachen führen zu bestimmten Wirkungen, die das Problem verschärfen oder mildern können. Um die Ursachen für dieses Problem zu identifizieren, entscheidet sich das Team, ein Ishikawa Diagramm zu erstellen.

Schritt 1: Problemdefinition

Das Team definiert das Hauptproblem eindeutig: "Erhöhte Ausfallrate bei Produkt X".

Schritt 2: Hauptursachen identifizieren

Die Hauptursachen werden als die Kategorien der Fischgräten identifiziert, zum Beispiel: Material, Methode, Mensch, Maschine, Messung und Umwelt.

Schritt 3: Brainstorming der spezifischen Ursachen

Für jede Hauptursache führt das Team ein Brainstorming durch, um mögliche spezifische Ursachen zu sammeln. Zum Beispiel könnten unter "Maschine" Ursachen wie "Verschleiß von Bauteilen", "Fehlkalibrierung" oder "Ineffiziente Wartungsroutinen" aufgeführt werden.

Schritt 4: Diagramm erstellen

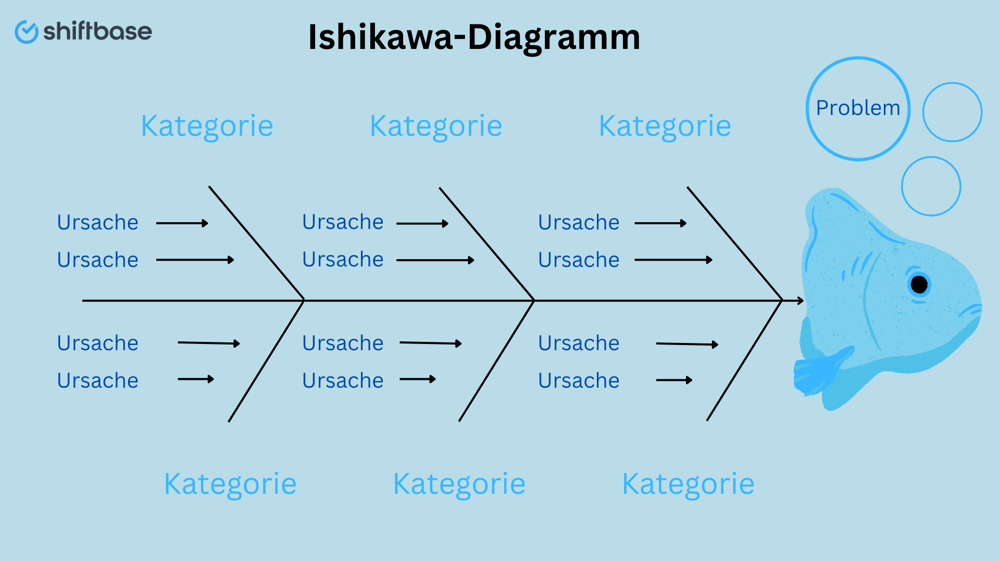

Mit den gesammelten Informationen beginnt das Team, das Diagramm zu zeichnen. In der Mitte steht das Hauptproblem, von dem aus Linien zu den Hauptursachen (die "Gräten") führen. Von diesen Hauptursachen zweigen weitere Linien ab, die zu den spezifischen Ursachen führen.

Schritt 5: Analyse und Lösungsfindung

Durch die visuelle Darstellung im Ishikawa Diagramm erkennt das Team, dass “Fehlkalibrierung der Maschinen” und “Unzureichende Schulung der Bediener” als zwei Hauptfaktoren erscheinen, die zur erhöhten Ausfallrate beitragen. Das Team analysiert die Wirkungen dieser Ursachen, um deren Einfluss auf die Ausfallrate besser zu verstehen. Diese Erkenntnis führt zu gezielten Maßnahmen: Überprüfung und Anpassung der Kalibrierungsprozesse sowie Verbesserung der Schulungsprogramme für Mitarbeiter.

Dieses Beispiel illustriert, wie das Ishikawa Diagramm ein Team dabei unterstützt, ein komplexes Problem systematisch zu zerlegen und die zugrundeliegenden Ursachen zu visualisieren. Indem es die Aufmerksamkeit auf die Wurzeln des Problems lenkt, erleichtert es die Entwicklung effektiver Lösungsstrategien und trägt so zur Qualitätsverbesserung bei.

Ziel und Aufgabenstellung der Fischgräten Diagramm

Das Fischgräten Diagramm, auch als Ishikawa Diagramm bekannt, verfolgt primär das Ziel, in einem strukturierten Rahmen die Ursachen für spezifische Probleme oder Zustände zu identifizieren und zu visualisieren. Durch die Anwendung des Ursache-Wirkungs-Diagramms wird eine präzise und strukturierte Analyse ermöglicht, die sowohl im Produktions- als auch im Dienstleistungssektor genutzt wird. Die Aufgabenstellung dieses Instruments im Qualitätsmanagement und in der Fehleranalyse ist es, ein tiefgehendes Verständnis für die Ursache-Wirkungs-Zusammenhänge eines Problems zu entwickeln und somit eine fundierte Grundlage für die Problemlösung zu bieten.

Grundlegende Ziele

• Visualisierung von Problemursachen: Das Diagramm ermöglicht es, auf übersichtliche Weise alle möglichen Ursachen eines Problems darzustellen. Dies hilft, die Komplexität zu reduzieren und ein klares Bild der Situation zu erhalten.

• Förderung der Teamarbeit: Die Erstellung des Diagramms ist oft ein kollaborativer Prozess, der das gemeinsame Brainstorming und die Diskussion im Team anregt. Diese Zusammenarbeit fördert das gegenseitige Verständnis und die Akzeptanz der gefundenen Lösungen.

• Strukturierte Problemanalyse: Durch die systematische Einteilung der Ursachen in Kategorien wie Methoden, Maschinen, Menschen, Materialien, Messungen und Umwelt wird eine strukturierte Analyse des Problems ermöglicht.

Spezifische Aufgabenstellungen

• Ermittlung von Haupt- und Nebenursachen: Das Diagramm dient dazu, sowohl die Hauptursachen als auch die tiefer liegenden Nebenursachen eines Problems zu identifizieren. Dies ist essenziell für die Entwicklung effektiver Lösungsstrategien.

• Priorisierung von Problembereichen: Durch die Visualisierung und Diskussion der verschiedenen Ursachen können Teams Prioritäten setzen und entscheiden, welche Ursachen am dringendsten angegangen werden müssen.

• Grundlage für kontinuierliche Verbesserungsprozesse: Das Fischgräten Diagramm hilft nicht nur bei der akuten Problemlösung, sondern dient auch als Ausgangspunkt für langfristige Verbesserungen und präventive Maßnahmen.

Insgesamt ist das Ziel des Fischgräten Diagramms, eine klare und strukturierte Methode zur Verfügung zu stellen, die es Teams ermöglicht, Probleme systematisch zu analysieren und effektive Lösungen zu erarbeiten. Durch seine einfache, aber wirkungsvolle Visualisierung wird es zu einem unverzichtbaren Werkzeug in der Toolbox des Qualitätsmanagements und der Prozessoptimierung.

Ishikawa-Diagramm erstellen

Um ein Ishikawa-Diagramm zu erstellen, definieren Sie zunächst das Hauptproblem. Identifizieren Sie dann die Hauptursachenkategorien wie Material, Methode, Mensch, Maschine. Sammeln Sie durch Brainstorming spezifische Ursachen in diesen Kategorien. Zeichnen Sie das Diagramm mit dem Problem am Kopf und den Ursachen als Gräten. Analysieren Sie das Diagramm, um Muster zu erkennen und entwickeln Sie Maßnahmen zur Problemlösung.

Ishikawa Diagramm: Ursachen suchen

Die Suche nach den Ursachen eines Problems mittels eines Ishikawa Diagramms ist ein zentraler Schritt, um tiefgreifende Einblicke in die Problemursachen zu erhalten. Durch die Identifizierung dieser Ursachen können die daraus resultierenden Wirkungen besser verstanden und analysiert werden. Dieser Prozess ermöglicht es, nicht nur offensichtliche, sondern auch versteckte oder weniger offensichtliche Ursachen zu identifizieren, die zu einem Problem beitragen. Hier sind einige Schlüsselstrategien für eine effektive Ursachensuche:

Hauptursachen identifizieren

Beginnen Sie mit den Hauptursachen, die in den Kategorien der 6 Ms (Mensch, Maschine, Material, Methode, Messung, Umwelt) oder anderen für Ihr spezifisches Problem relevanten Kategorien zusammengefasst werden können. Diese Kategorien helfen dabei, die Suche zu strukturieren und sicherzustellen, dass alle potenziellen Ursachenbereiche abgedeckt werden.

Spezifische Ursachen durch Brainstorming ermitteln

Nutzen Sie Brainstorming-Sessions mit Ihrem Team, um für jede Hauptkategorie spezifische Ursachen zu sammeln. Dabei ist es wichtig, eine offene Atmosphäre zu schaffen, in der alle Teilnehmenden frei ihre Gedanken und Beobachtungen teilen können. Jede Idee sollte ohne Vorurteile berücksichtigt werden, um sicherzustellen, dass keine mögliche Ursache übersehen wird.

Tiefere Analyse für versteckte Ursachen

Für jede identifizierte Ursache sollten Sie weiter fragen, warum diese Bedingung oder dieses Ereignis eintreten konnte. Diese Technik, oft als "5 Whys" bezeichnet, hilft dabei, tieferliegende Ursachen zu ergründen, die auf den ersten Blick vielleicht nicht offensichtlich sind. Diese tiefere Analyseebene ist entscheidend für die vollständige Erfassung aller Faktoren, die zu einem Problem beitragen.

Verwendung von Daten und Fakten

Stützen Sie Ihre Ursachensuche auf verfügbare Daten und Fakten. Quantitative Daten können helfen, Vermutungen zu bestätigen oder zu widerlegen und die Aufmerksamkeit auf die tatsächlichen Ursachen zu lenken. Analysieren Sie bestehende Berichte, Leistungsdaten, Fehlerlogs und andere Dokumentationen, um Ihre Erkenntnisse zu stärken.

Berücksichtigung von Interaktionen zwischen Ursachen

Einzelne Ursachen stehen oft nicht isoliert da, sondern interagieren miteinander. Es ist wichtig, diese Interaktionen und Abhängigkeiten im Ishikawa Diagramm darzustellen, da sie ein vollständigeres Bild des Problems liefern. Die Berücksichtigung von Ursacheninteraktionen kann auch dazu beitragen, komplexe Probleme zu entwirren und effektive Lösungsstrategien zu entwickeln.

Priorisierung der identifizierten Ursachen

Nachdem eine umfassende Liste von Ursachen gesammelt wurde, ist es oft notwendig, diese zu priorisieren. Nicht alle identifizierten Ursachen werden gleichwertig sein. Einige werden einen größeren Einfluss auf das Problem haben als andere. Die Priorisierung hilft, Ressourcen effizient auf die Behebung der wichtigsten Ursachen zu konzentrieren.

Durch die systematische Anwendung dieser Strategien im Rahmen des Ishikawa Diagramms werden Teams in die Lage versetzt, die wahren Ursachen komplexer Probleme zu identifizieren. Dies ist ein entscheidender Schritt, um effektive Lösungen zu entwickeln und präventive Maßnahmen gegen zukünftige Probleme zu ergreifen.

Vorteile und Nachteile vom Ishikawa Diagramm

Das Ishikawa Diagramm, auch bekannt als Fischgräten-Diagramm oder Ursache-Wirkungs-Diagramm, ist ein weit verbreitetes Werkzeug im Qualitätsmanagement und in der Fehleranalyse. Wie jedes Analyseinstrument hat es sowohl Vorteile als auch Nachteile, die je nach Anwendungskontext und spezifischer Situation variieren können.

✅Vorteile des Ishikawa Diagramms

• Förderung der Teamarbeit: Die Erstellung des Ishikawa Diagramms ist ein kollaborativer Prozess, der Teammitglieder aus verschiedenen Bereichen zusammenbringt. Dies fördert den Austausch von Wissen und Perspektiven und stärkt den Teamgeist.

• Strukturierte Problemanalyse: Das Diagramm hilft, die Ursachen eines Problems systematisch zu erfassen und zu kategorisieren, wodurch ein klareres Verständnis der Problemursachen ermöglicht wird.

• Visualisierung komplexer Zusammenhänge: Durch seine visuelle Natur erleichtert das Ishikawa Diagramm die Darstellung und das Verständnis komplexer Ursache-Wirkungs-Beziehungen. Es hilft dabei, die Wirkungen der identifizierten Ursachen besser nachvollziehen zu können.

• Einfachheit und Flexibilität: Das Diagramm kann für eine Vielzahl von Problemen und in unterschiedlichen Branchen angewendet werden. Es benötigt keine spezielle Software oder technisches Equipment, was es leicht zugänglich macht.

• Identifikation von Wurzelursachen: Es unterstützt die tiefergehende Analyse von Problemen, um nicht nur Symptome, sondern auch die eigentlichen Wurzelursachen zu identifizieren.

❌Nachteile des Ishikawa Diagramms

• Oberflächliche Analyse: Bei unsachgemäßer Anwendung kann das Diagramm zu einer oberflächlichen Betrachtung führen, bei der wichtige, weniger offensichtliche Ursachen übersehen werden.

• Zeitaufwand: Die Erstellung eines umfassenden Ishikawa Diagramms, insbesondere für komplexe Probleme, kann zeitaufwendig sein und erfordert die aktive Beteiligung mehrerer Teammitglieder.

• Subjektivität: Die Identifikation und Kategorisierung von Ursachen basieren teilweise auf den Annahmen und Erfahrungen der Beteiligten, was zu subjektiven Verzerrungen führen kann.

• Priorisierung von Ursachen: Das Diagramm selbst bietet keine direkte Methode zur Priorisierung von Ursachen, was eine zusätzliche Analyse zur Bestimmung der kritischsten Problembereiche erfordert.

• Fokus auf negative Aspekte: Das Ishikawa Diagramm konzentriert sich auf Probleme und deren Ursachen, was zu einer Vernachlässigung potenzieller positiver Aspekte oder Chancen führen kann.

Trotz dieser Nachteile bleibt das Ishikawa Diagramm ein wertvolles Werkzeug zur Problemanalyse und -lösung. Die effektive Nutzung erfordert ein ausgeglichenes Bewusstsein für seine Stärken und Schwächen sowie eine sorgfältige Anwendung, um die genauesten und nützlichsten Ergebnisse zu erzielen.

Fazit

Das Ishikawa-Diagramm ist ein effektives Werkzeug zur Identifikation und Analyse von Problemursachen. Durch seine visuelle Darstellung fördert es die Teamarbeit und unterstützt eine systematische Problemlösung. Es findet vielfältige Anwendung in Qualitätssicherung, Prozessoptimierung und Mitarbeiterentwicklung, was es zu einem unverzichtbaren Instrument im Management und Qualitätsmanagement macht.
